¿Cómo nivelar un torno cnc grande durante la instalación?

Nivelar un torno CNC grande durante la instalación es un proceso crítico que afecta directamente el rendimiento, la precisión y la longevidad de la máquina. Como proveedor de tornos CNC grandes, entiendo la importancia de este paso y estoy aquí para compartir algunos conocimientos profesionales sobre cómo nivelar un torno CNC grande de forma eficaz.

Preparación previa a la instalación

Antes de iniciar el proceso de nivelación, es fundamental realizar preparativos minuciosos. Primero, elija una ubicación de instalación adecuada. El suelo debe ser plano, resistente y capaz de soportar el peso del torno CNC. Un suelo de hormigón suele ser una buena opción, ya que proporciona una base estable. Revise el piso en busca de grietas, desniveles o puntos blandos. Si es necesario, repare o refuerce el suelo para asegurar su estabilidad.

A continuación, reúne todas las herramientas necesarias para nivelar. Por lo general, estos incluyen niveles de burbuja de precisión, cuñas ajustables y una llave dinamométrica. El nivel de burbuja debe tener un alto grado de precisión, preferiblemente con una sensibilidad de al menos 0,02 mm/m. Se utilizan cuñas ajustables para ajustar la altura de las patas del torno y la llave dinamométrica se utiliza para apretar los pernos al par especificado.

Colocación inicial

Una vez que el lugar de instalación esté listo y las herramientas preparadas, coloque con cuidado el gran torno CNC en el piso usando una grúa u otro equipo de elevación adecuado. Asegúrese de que el torno esté aproximadamente centrado en el área de instalación. En esta etapa, no se preocupe por la alineación perfecta; El objetivo principal es colocar el torno en la posición general.

Nivelación gruesa

Después de colocar el torno en el piso, comience el proceso de nivelación gruesa. Utilice las cuñas ajustables debajo de las patas del torno para realizar ajustes iniciales de altura. Coloque un nivel de burbuja en la bancada del torno, normalmente tanto en dirección longitudinal como transversal. La dirección longitudinal es a lo largo del torno y la dirección transversal es a lo ancho.

Ajuste las cuñas hasta que la burbuja del nivel de burbuja esté aproximadamente en el centro. Esto indica que el torno está aproximadamente nivelado. Sin embargo, en este punto, la nivelación no es lo suficientemente precisa y es necesario realizar más ajustes.

Nivelación fina

La nivelación fina es un proceso más preciso que requiere paciencia y atención al detalle. Primero, mida el nivel de la bancada del torno en múltiples posiciones. Además de las direcciones longitudinal y transversal, compruebe también las direcciones diagonales. Esto ayuda a garantizar que toda la base del torno esté nivelada y no torcida.

Utilice el nivel de burbuja de precisión para medir la desviación. Si la burbuja no está en el centro, ajuste las calzas debajo de las patas del torno correspondientes. Haga pequeños ajustes a la vez y vuelva a medir después de cada ajuste. Es posible que sean necesarias varias rondas de ajustes para lograr el nivel deseado de precisión.

Para un torno CNC grande, la desviación de nivel permitida suele ser muy pequeña, a menudo dentro de 0,02 mm/m. Este alto nivel de precisión es crucial para que el torno produzca piezas de trabajo de alta calidad.

Comprobación de las guías

Además de nivelar la bancada del torno, también es importante comprobar el nivel de las guías. Las guías son las superficies sobre las que se desliza el carro y otras partes móviles del torno. Cualquier desnivel en las guías puede afectar la precisión del movimiento del torno.

Utilice una regla de precisión y una galga de espesores para comprobar la rectitud y el nivel de las guías. Si hay alguna desviación, ajuste las cuñas debajo de las partes relevantes del torno para corregirlas.

Apretar los pernos

Una vez que el torno esté nivelado con la precisión requerida, use la llave dinamométrica para apretar los pernos que sujetan el torno al piso. Apriete los pernos al valor de torsión especificado. Apretar demasiado o poco los pernos puede causar problemas. Un ajuste excesivo puede deformar la bancada del torno, mientras que un ajuste insuficiente puede provocar que el torno se mueva o vibre durante el funcionamiento.

Volver a comprobar el nivel

Después de apretar los tornillos, vuelva a comprobar el nivel del torno. En ocasiones, el acto de apretar los tornillos puede provocar ligeros cambios en el nivel. Si encuentra alguna desviación, realice más ajustes en las cuñas y repita el proceso hasta que el torno esté perfectamente nivelado.

Importancia de la nivelación

La nivelación adecuada de un torno CNC grande es de suma importancia. Un torno nivelado garantiza un mecanizado preciso. Si el torno no está nivelado, es posible que las herramientas de corte no se muevan en línea recta, lo que provocará errores dimensionales en las piezas de trabajo. Esto puede generar piezas de desecho y mayores costos de producción.

Además, un torno nivelado reduce el desgaste de los componentes de la máquina. La carga desigual debido a un torno desnivelado puede provocar un desgaste prematuro de las guías, cojinetes y otras piezas móviles. Esto acorta la vida útil del torno y aumenta la frecuencia de mantenimiento y reparaciones.

Productos relacionados

Si está interesado en otros tipos de tornos CNC, también ofrecemos una variedad de productos. Por ejemplo, nuestroTorno CNC pequeño horizontalEs adecuado para operaciones de mecanizado a pequeña escala. Es de tamaño compacto pero aún ofrece capacidades de mecanizado de alta precisión.

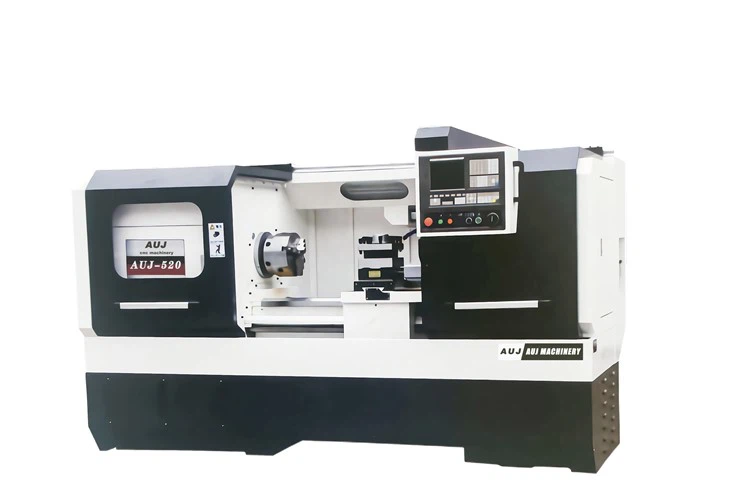

NuestroTorno CNC para torneado de metalesestá diseñado para torneado de metales de alta resistencia. Tiene una estructura robusta y una potente capacidad de corte, lo que la hace ideal para la producción a gran escala.
